При питании прибора через адаптер, подключенный к сети с глухозаземленной нейтралью (общий провод сети соединен с корпусом судна), возможно искажение показаний.

Явление возникает при измерении сопротивления изоляции относительно корпуса судна. В этом случае прибор дает заниженные значения сопротивления.

При измерении сопротивления между жилами кабеля никаких искажений не возникает.

Причиной занижения показаний является помеха общего вида, происхождение которой поясняется рисунком 1.

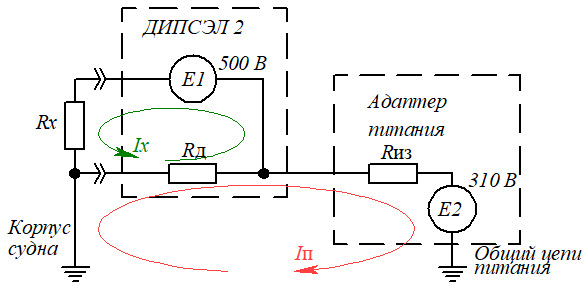

Рисунок 1 – Упрощенная схема измерений

В штатном режиме напряжение внутреннего высоковольтного источника прибора E1подается на цепочку из измеряемого сопротивления Rx и сопротивления датчика Rд, создавая ток Ix. Падение напряжения на резисторе Rд за счет этого тока и позволяет определить искомый параметр.

При питании прибора от сети с заземленной нейтралью источника при измерении сопротивления изоляции Rх относительно корпуса судна образуется замкнутый контур, состоящий из внутреннего источника адаптера питания E2, сопротивления изоляции между входной и выходной цепями адаптера Rиз, сопротивления датчика прибора Rд и общей «земли». По этой цепи протекает паразитный ток Iп, изменяющий падение напряжения на датчике тока. Это и приводит к получению неверных показаний.

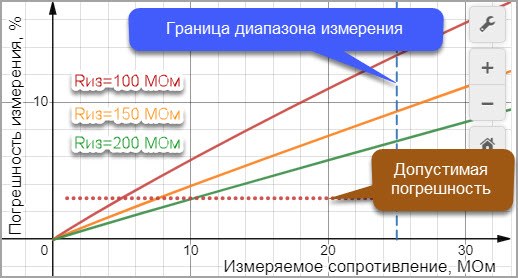

На рисунке 2 приведены оценки зависимостей возникающей погрешности от измеряемого сопротивления Rх и сопротивления изоляции адаптера питания Rиз.

Рисунок 2 – Расчетные значения погрешности (приведен модуль погрешности. Реальные отклонения идут в сторону уменьшения показаний)

Рассматриваемая погрешность имеет существенную величину на верхнем пределе измерения (6-25 МОм), поскольку на нем используется резистор Rд с максимальным сопротивленим.

Для устранения указанного явления требуется разорвать полученный контур паразитного тока, чего можно достичь:

1. Использованием сети питания с изолированным от корпуса нулевым проводом;
2. Питанием прибора от автономного источника (например, от 12 В аккумулятора).
