На этой странице в интерактивном режиме можно познакомиться с функциями прибора ДИПСЭЛ 2

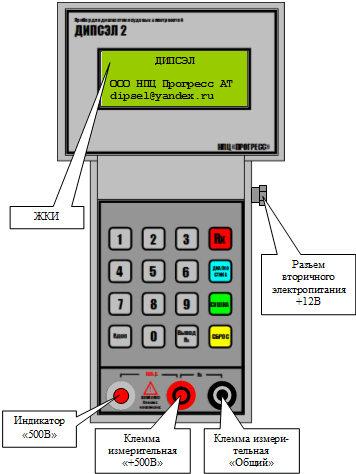

После подачи питания на дисплей выводится информация об изготовителе и подается звуковой сигнал. Через 4 секунды отобразится главное меню (цифры соответствуют номерам кнопок для перехода)
Главное меню прибора
Кнопки на этой клавиатуре активные. Их нажатие позволяет перейти к текущему состоянию прибора. Будет показано состояние индикации и дано пояснение к выбранному режиму
В некоторых случаях на экран могут выводиться сообщения об аварийных ситуациях. Просмотреть их можно здесь.
Ниже показаны все режимы работы прибора. Активные кнопки действуют в выбранном режиме. Они также интерактивны, как и кнопки главного меню
Справка
Расширение главного меню
Переход к данным режимам доступен и из главного меню по тем же кнопкам
Активные кнопки
Подсветка
Нажатие кнопки “7” включает подсветку экрана, повторное нажатие – выключает
Активные кнопки
Сведения о производителе
Вывод информации о фирме – изготовителе прибора. Электронный адрес для обращения к производителю
Активные кнопки
Тесты
Меню внутренних тестов прибора.
Тестовые функции позволяют оператору контролировать работу основных узлов прибора по мере необходимости
При выполнении тестов соединительные провода не должны быть подключены к клеммам прибора!
Активные кнопки
Т
Смещение нулей
Проверка на отсутствие смещения нулей аналого-цифровых преобразователей каналов измерения выходного напряжения и тока через изоляцию
Активные кнопки
Т
Тест ключа 500 В
Подтверждение
Дополнительное подтверждение перехода к режиму. Необходимо для исключения случайного попадание оператора под высокое напряжение. Если подтверждения не будет в течении 4 сек, прибор автоматически вернется в главное меню
Активные кнопки
Т
Тест ключа 500 В
Тестирование выходного ключа высокого напряжения на утечку или пробой. Время выполнения теста около 2 сек.
Активные кнопки
Т
Тест источника 500 В
Подтверждение
Дополнительное подтверждение перехода к режиму. Необходимо для исключения случайного попадание оператора под высокое напряжение. Если подтверждения не будет в течении 4 сек, прибор автоматически вернется в главное меню
Активные кнопки
Т
Тест источника 500 В
Измерение выходного напряжения высоковольтного источника. Время выполнения теста около 2 сек. Одновременно проверяется индикатор наличия высокого напряжения. Он должен включиться на короткое время
Активные кнопки
Информация об аппаратуре
Вывод версии электрической схемы, серийного номера прибора и даты выпуска (на этикете прибора указан только год выпуска)
Активные кнопки
Информация о программном обеспечении
Вывод имени программного обеспечения, его версии и контрольной суммы метрологически важной части программы
Активные кнопки
Выбор значения допустимого сопротивления изоляции
Кнопками 1…9 выбирается значение допустимого сопротивления изоляции в соответствии с нормативными документами
Выбранное значение автоматически сохраняется в энергонезависимой памяти прибора и используется до выбора пользователем другого значения
Активные кнопки
Измерение сопротивления
Подтверждение
Дополнительное подтверждение перехода к режиму. Необходимо для исключения случайного попадание оператора под высокое напряжение. Если подтверждения не будет в течении 4 сек, прибор автоматически вернется в главное меню
Активные кнопки
Измерение сопротивления
Автоматически выбирается предел измерения
На индикатор каждую секунду выдается величина измеренного сопротивления
Раз в две секунды выдается звуковой сигнал
Активные кнопки
Диагностика
Подтверждение
Дополнительное подтверждение перехода к режиму. Необходимо для исключения случайного попадание оператора под высокое напряжение. Если подтверждения не будет в течении 4 сек, прибор автоматически вернется в главное меню
Активные кнопки

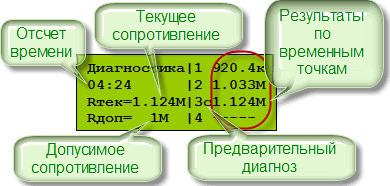

Диагностика
При прерывании процесса тестирования будут определены только те неисправности, которым соответствует фактическое время теста (см. руководство по эксплуатации)
Алгоритм диагностики описан в Руководстве по эксплуатации
Полное время диагностики составляет 15 минут. Для определения технического состояния изоляции (т.е. без анализа увлажнения) достаточно 1 минуты. Процесс диагностики может быть прерван в любой момент по кнопке «Сброс»
Активные кнопки
Диагностика
Результат
Это окно открывается после завершения диагностики или при ее прерывании по кнопке «Сброс»
Активные кнопки
Просмотр результатов диагностики
Просмотр результатов диагностики после выхода из режима Диагностика
Данная информация сохраняется до выключения Прибора, или до повторного запуска диагностики
Выполнение других команд, включая Измерение Rx и Сушка не изменяет сохраненных данных
Активные кнопки
Сушка
Подтверждение
Дополнительное подтверждение перехода к режиму. Необходимо для исключения случайного попадание оператора под высокое напряжение. Если подтверждения не будет в течении 4 сек, прибор автоматически вернется в главное меню
Активные кнопки

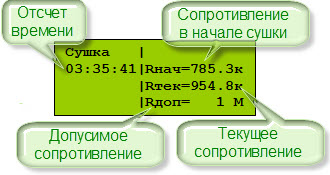

Сушка
Время сушки не ограничено и определяется динамикой изменения сопротивления изоляции, при этом каждую секунду на ЖКИ выдается текущая величина сопротивления изоляции. Окончание процесса Сушка происходит при нажатии оператором кнопки «Сброс»
Активные кнопки
Аварийные ситуации
Приведенные ниже сообщения могут появиться на индикаторе при переходе к режимам, связанным с подачей на выход высокого напряжения (тесты, измерение сопротивления, диагностика и сушка).
Сопровождаются звуковым сигналом. Выбранный режим отменяется, но сообщение остается на экране до нажатия кнопки “Сброс”.
Перед выдачей высокого напряжения проверяется наличие потенциала на измеряемом объекте. При его обнаружение выдается данное сообщение
Активные кнопки
Выдается в случае, если сопротивление изоляции меньше 15 кОм
